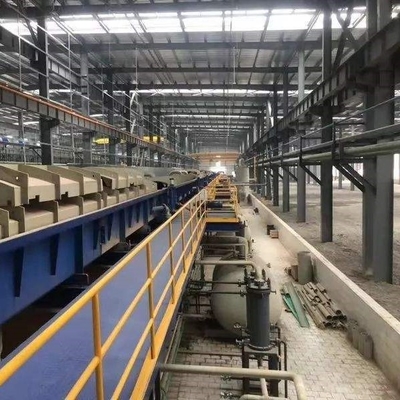

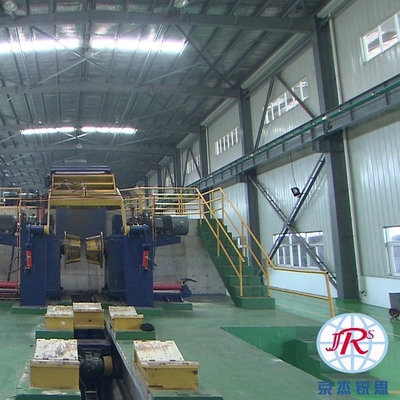

Sıcak Hava Kurutma Cihazı ile Çelik İtmeli Çekme Asitleme Hattı Prosesi 30-180m / Dak

Sıcak Hava Kurutma Cihazlı Push Pull Asitleme Hattı (yüksek değerli, yüksek kaliteli)

Teknik özellik

1.Ürün ve kapasite

1) Ürün özellikleri

Malzeme: Düşük karbonlu çelik ve orta karbonlu çelik
Çelik No .: SPCC, SPCD, SPCE, SS400, Q195, Q215 ve Q235, vb.

Yetki verilen çelik No.: Q215
Bobin iç çapı: D=Φ610mm
Bobin dış çapı: D=Φ1100~Φ2050mm
Şerit genişliği: 1000~1500 mm
Şerit kalınlığı: 1.2~3.0mm
Maks.bobin ağırlığı: 25MT
Mekanik özellik: σs≤360N/mm2
Kalite gereksinimi: Çin'in mevcut standart şartına göre.
1.2.Üretim kapasitesi: 350.000 ton
1.2.1.hat parametresi
Hattın toplam uzunluğu: L≈100m
Maks.lineer hız (ekipman/işleme): 110m /100m/dak
Diş açma hızı: V=15m/dak
Dekapaj hattının özellikleri
2.1.Genel Tanıtım
Bu asitleme hattı, çekmeli tiptedir ve gelişmiş sığ tank türbülanslı akışlı asitleme teknolojisini benimser.Sağlanan hat olgun ve güvenilirdir ve pratik üreterek kanıtlanmıştır.
.
Hattın ödeme makarası ve gergi makarası dışındaki ekipmanları anten düzenini benimseyecektir.Çelik şeridin çalışma seviyesi +2500'dür.Açma, asitleme ve bobinleme tamamen çevrimiçi olarak tamamlanacaktır. Rahat çalışma, daha az hata, yüksek verimli çalışma ve diğer özelliklere sahiptir.İstikrarlı üretim ve uzun süreli çalışma ile kullanıcıları tatmin edebilir.
2.1.1 Dekapaj işlemi
Bobin alma tablası → bobin yükleme arabası → pres silindiri cihazı ve bobin açma cihazı → 1# yan kılavuz merkezleme cihazı → 9-rulo doğrultma düzleştiricisi → hidrolik makas → açılı kesme makası → asitleme tankı (sıkma rulosu) → temizleme tankı (sıkma rulosu) → sıcak hava kurutucu → 2# yan kılavuz merkezleme cihazı → 1# sıkıştırma silindiri → hareketli sallanabilir → 3# yan kılavuz merkezleme cihazı → 2# sıkıştırma silindiri → disk kesme → → 3 rulo tipi dizgin rulo → yağlı kaplama için döndürme rulosu → gerilim makara → bobin boşaltma arabası
2.1.2. Hattın ana performans parametresi
2.1.2.1.
Hat hızı: 110m/dak (maks.)
İşlem hızı: 100m/dak (maks)
Diş açma hızı: 15m/dak
2.1.2.2.dekapaj tankı
Bölüm miktarı: n=4 sınıf dekapaj
Her bölümün tank uzunluğu: 12.50m


Bobin yükleme (boşaltma) arabası, çelik bobini ödeme makarasının bobin tamburuna taşımak veya çelik bobini, ödeme makarasının bobin tamburundan geçici olarak depolamak için özel ekipman üzerine taşımak için kullanılır.

Bobin yükleme (boşaltma) arabası, sabit eyer ve dikey kaldırma ve düşen eyer ile yatay enine hareketli arabadan oluşur.
Ekipman performansı:
Maks.yükleme ağırlığı: 25MT
Çelik bobinin dış çapı: Φ1000-Φ2000mm
Sele kaldırma ve düşme yüksekliği: 1000mm
Sabit eyer miktarı: 2 çift veya 3

2.2.1.2.ödeme makarası
Ödeme makarası, çelik bobini şeride açmak ve çelik şeride uygun gerilimi sağlamak için kullanılır.
Ödeme makarası, yardımcı destekli hidrolik esnek konsol tipi yüzer ödeme makarasıdır ve esas olarak ödeme makarası, enine hareketli mekanizma ve yardımcı destek vb.
Ekipman performansı
Bobin tamburunun etkin uzunluğu: L=1750mm
Bobin tamburunun çapı: D=Φ610mm
Esnek strok: ΔD=40mm
Ödeme gerilimi (maks): 20KN

2.2.1.3.Baskı silindiri tertibatı ve açma tertibatı
Açma cihazı, çelik bobinin başını çıkarmak ve şerit başını bir sonraki prosedüre taşımak için kullanılır.
Açma tertibatı, yağ motoru tarafından tahrik edilen pres silindiri ve esnek ve sallanan kürek plakası ile hareketli çerçeveden oluşur.

2.2.1.4.Yan kılavuz merkezleme cihazı
Yan kılavuz merkezleme cihazı, çalışan çelik şeridin yönlendirilmesi ve konumun kontrol edilmesi için kullanılır.
Yan kılavuz merkezleme cihazı, dikey rulo standından ve dikey rulo aralığının ayarlama cihazından oluşur.
Ekipman performansı
Dikey rulo: Φ150×150mm
boşluk: 750 mm

2.2.1.5.9 rulolu düzleştirici
Doğrultma düzleştiricisi esas olarak çelik şeridin başının kolayca işlenmesi ve diş açılması için çelik şeridin kafasının düzleştirilmesi için kullanılır. Doğrultma düzleştiricisinin sıkıştırma silindiri, şeridin başını düzleştirici düzleştiriciye iletir.

.
