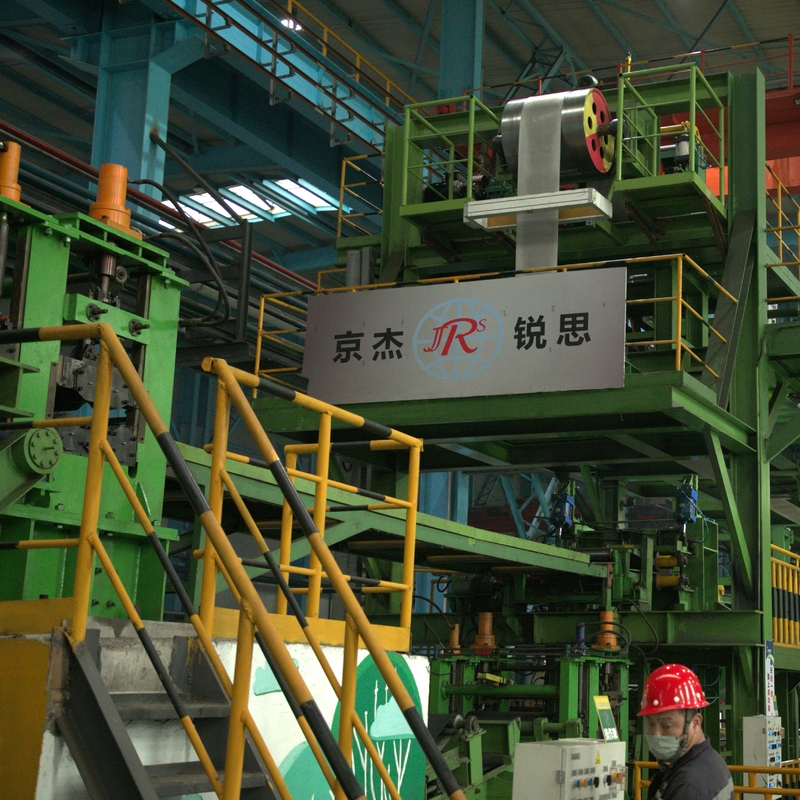

Bu üretim hattı, soğuk haddelenmiş çeliğin galvanizleme hattıdır.Ağırlıklı olarak rulo açma bölümü, kaynak platformu, giriş lüper, tav fırını, çinko kap, havalı bıçak sistemi, galvanizleme sonrası soğutma sistemi, gergi ayarlayıcı, pasivasyon bölümü, çıkış lüper, elektrostatik yağlayıcı için yedek pozisyon ve diğer bazı ekipmanları içerir.Üretim hattının ürün pozisyonu mimari malzeme, çatı, panel vb. Fonksiyonu tavlama, galvanizleme, bitirme, doğrultma, boya öncesi yağları içerir.vb.

Şerit, tavlama indirgemesi için tavlama fırınına girer.Çelik şerit tav fırınından çıktıktan sonra hava almayacak şekilde çinko kapta sıcak daldırma galvanizlenecek, kaplama kalınlığı hava bıçağı ile kontrol edilecek ve soğutma işlemi ile galvanizli şerit çelik elde edilecektir.Kaplamanın yüzey kalitesi ve düzgünlüğü gerdirme düzeltici ile iyileştirilir.Tedavi sonrası pasifleştirici tedaviyi içerir.Sonraki üretim hattı yükseltmesini karşılamak için elektrostatik yağlayıcı için bir konum ayrılmıştır.

Bu hattın tüm ekipmanları modern teknoloji ile tasarlanmış ve onaylanmıştır.Tamamen birbirleriyle uyumludurlar.Bu nedenle, sürekli ve kararlı çalışmayı, ayrıca mükemmel galvanizleme ve tavlama çelik şeridini garanti edebilir. Tavlama fırınının ön ısıtma bölümü, ısıtma için oksidasyon brülörü kullanmaz.Baca gazı, yakıttan tasarruf etmek için yanma havasını merkezi olarak önceden ısıtır.Brülörün yanma modunu kontrol ederek, çelik şerit sağlamak için fırının atmosferini oksidasyon olmadan ayarlayabilir.

Çelik şerit kalınlığı: 1.5~3.0mm
Çelik şerit genişliği: 600-1500mm
Çelik bobin ağırlığı: Max6t
Çelik bobin iç çapı: Φ610mm, Φ508mm
Çelik bobin dış çapı: Φ1250mm,Φ1700mm
Giriş bölümü: 65m/dk(Maks)
Çıkış bölümü: 65m/dk(Maks)
Proses bölümü: 45m/dak;
Diş açma hızı: Giriş25 m/dak
Çıkış: 25 m/dak
Birim iletim yönü: sağ iletim (şerit çalışma yönünün sağ tarafı)
